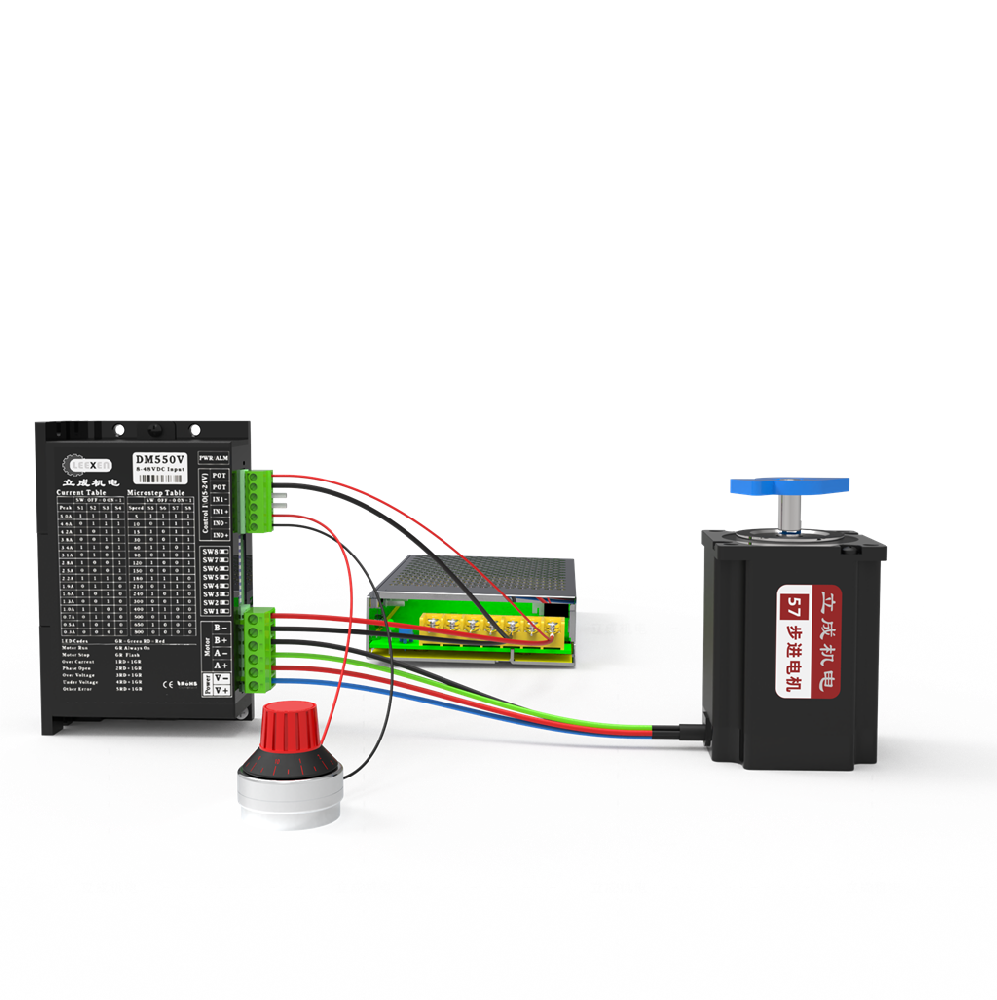

一种可以用电位器调速的步进电机驱动器
时间：2025-03-06 访问量：1022
模拟量调速模式
◇定义
模式是受控自运行模式，驱动器无需通过信号源(PLC、控制板等)发送脉冲，也无须给信号端输入开关信号，驱动器即可控制步进电机做单一方向运动。速度可以通过拨码开关设定。
◇实现方式
无需PLC发脉冲/方向脉冲，利用驱动器EN+ EN-控制端，外接100K及以上电位器，通过控制调节电位器的阻值实现电机由0到设定值速度的无级转换。
说明:该驱动器的最高速度由拨码设定。电位器电阻阻值越大速度越高，反之越小。0阻值时电机停止运转。该模式下还有很多其它衍生功能。
◇电位器调速模式

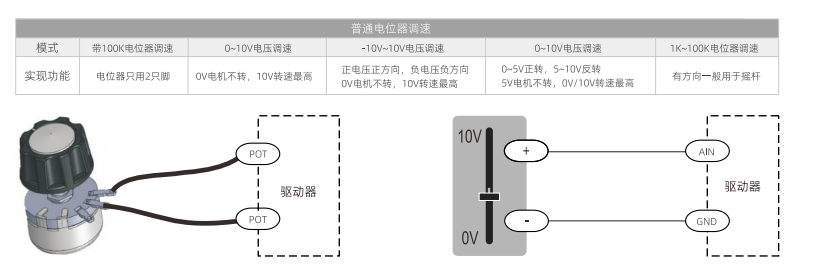

普通电位器调速:0-10V电压调速;-10-10V电压调速;摇杆调速等。调速模式衍生驱动器，如图下:

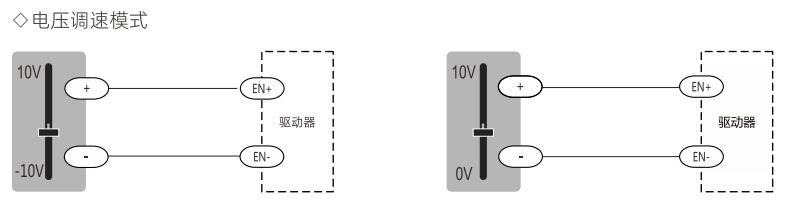

说明:持续自运行模式下，通过拨码开关设定电机最高速度，可根据客户需求定制。通过外接电位器可调节通过拨码设定的最高速度至0转/分之间任意速度。电位器阻值越高，速度越接近最高速度。用户在选型电位器时尽量选用100K阻值及以上的电位器。阻值为0时速度为0。(型号后缀带V) | 说明:持续自运行模式下，通过拨码开关设定电机最高速度，可根据需求定制。用户可改变输入电压来调节拨码设定的最高速度至0转/分之间任意速度。电压越接近10V，速度越接近最高速度。电压为0时，速度为0。注意最高输入电压不得超过10.5VDC。(型号后缀带V1) |
说明:根据电压特点，实现电机正反转，持续自运行模式下，通过拨码开关设定电机最高速度。用户可改变输入电压来调节速度和方向，拨码设定最高速度至最低速度。 1.电压越接近10V，速度接近正向最高速度，电压为0速度为0。 2.电压接近-10V，速度接近反向最高速度，电压为0，速度为0。 注意最高输入电压不得超过10.5VDC。(型号后缀带V2) | 说明:根据电压特点，实现电机正反转，持续自运行模式下，通过拨码开关设定电机最高速度。用户可改变输入电压来调节速度和方向，拨码设定最高速度至最低速度。 1.电压为5V，速度为0。电压为0V或悬空时，速度接近正向最高速度。 2.电压接近10V，速度接近反向最高速度，电压为5V时速度为0。 注意最高输入电压不得超过10.5VDC。(型号后缀带V3) |
