一、基础概念：什么是固定轴步进电机？

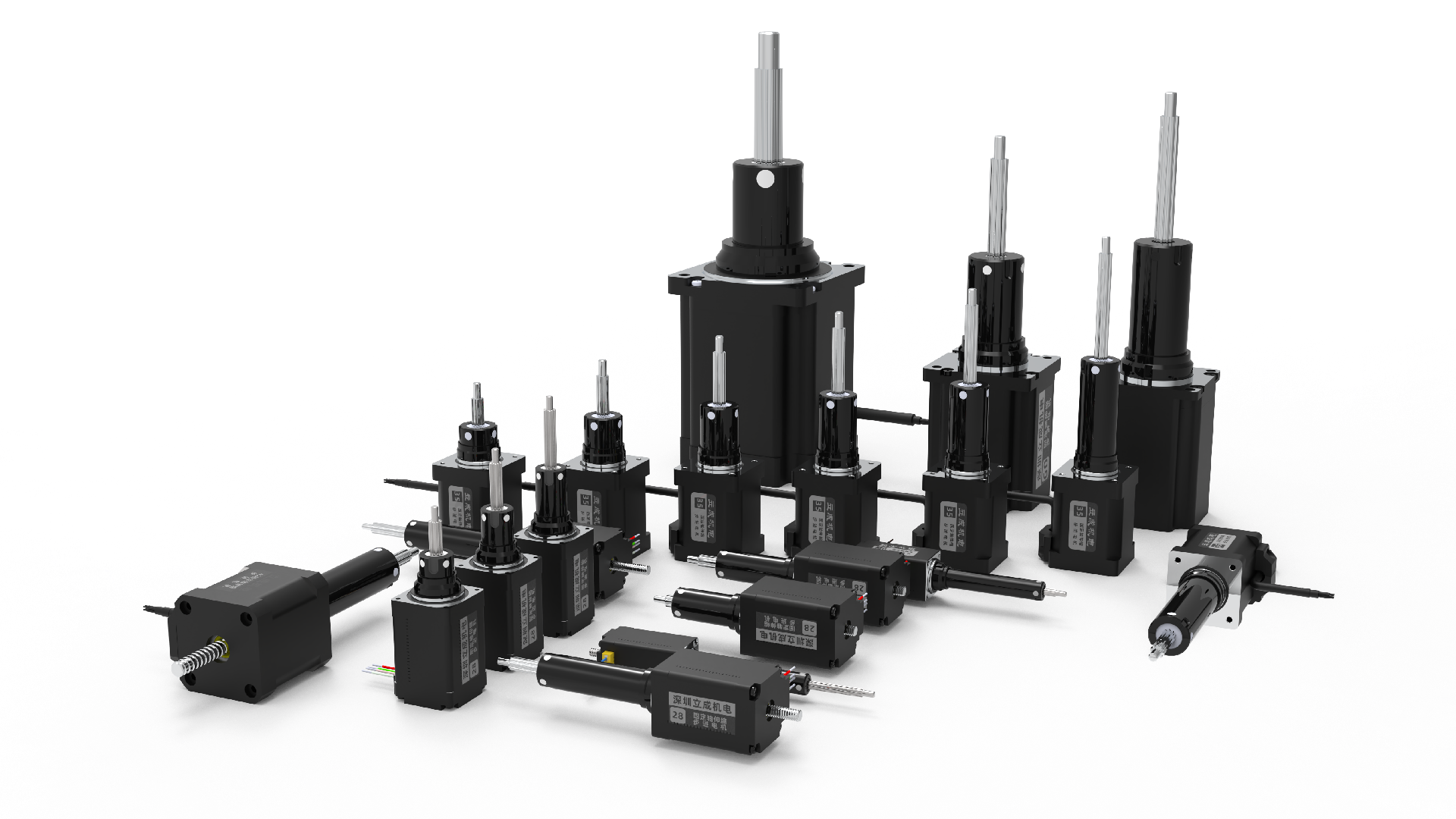

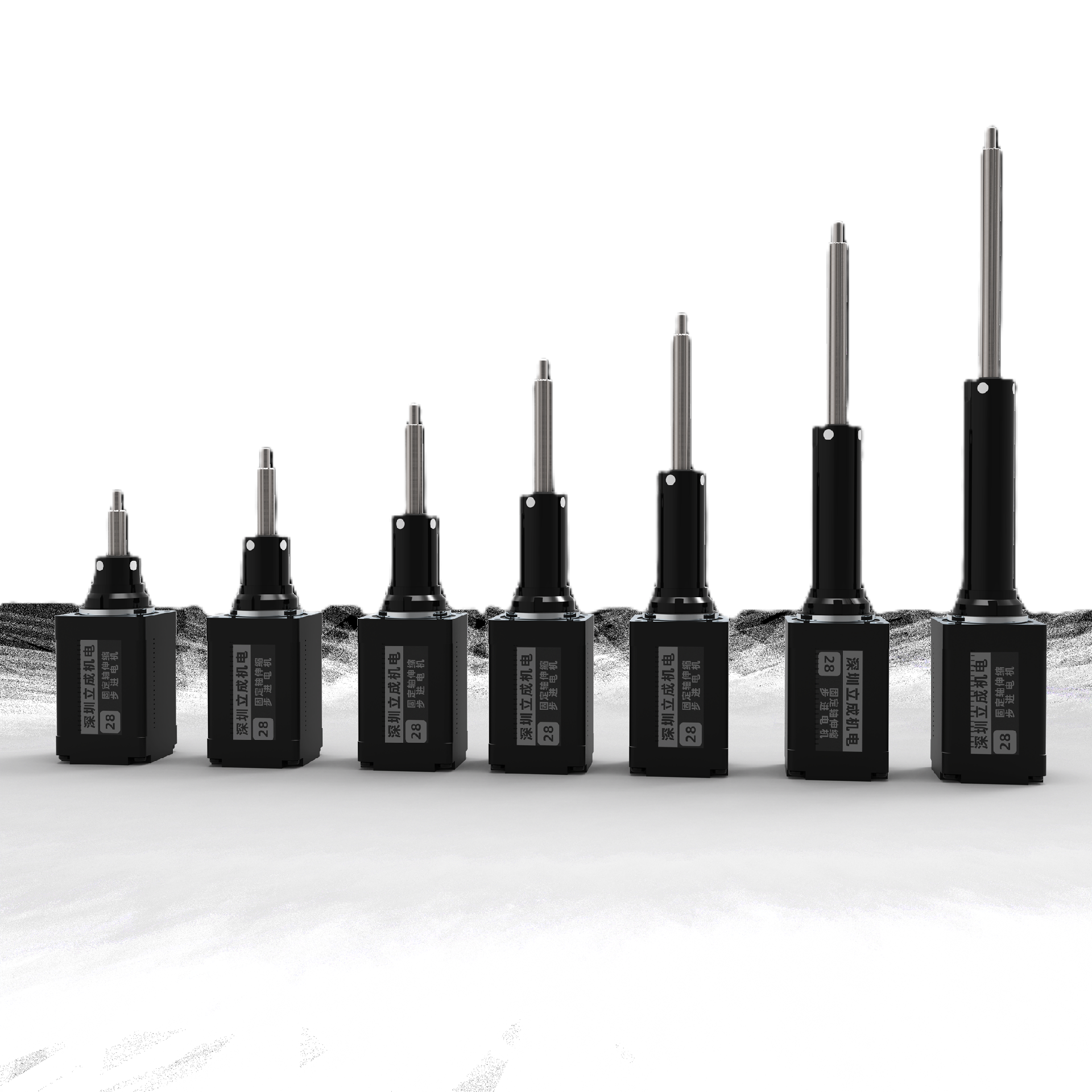

固定轴步进电机是直线型步进电机的进阶形态，其核心特征在于将旋转运动转化为高精度直线位移。与传统旋转电机相比，其输出轴通过集成丝杆/滑轨组件实现直接直线输出，省去传动机构 。

核心技术参数对比

二、结构原理拆解

1. 核心组件构成

• 永磁定子组：采用NdFeB稀土磁钢，实现高扭矩密度

• 精密滚珠丝杆：C5级精度丝杠，导程范围0.5-10mm

• 双轴承导向轴：直线轴承+交叉滚柱轴承组合，抗侧向力提升200%

2. 运动控制机制

通过脉冲信号控制（STEP/DIR接口），驱动转子齿与定子磁场逐步对齐：

• 单脉冲对应位移量：ΔL=导程/(200×细分数)
  例：导程5mm+256细分时，单步位移=0.00098mm

• 典型工作模式：

• 全步进模式（1.8°/步）

• 1/2~1/256微步细分模式

三、工业级应用场景

1. 精密医疗设备

• CT扫描床升降：±0.1mm重复定位精度

• 微量注射泵：0.5μL级给药控制

2. 智能制造领域

• 半导体晶圆定位：XY轴联动误差＜3μm

• 自动化装配线：120次/分钟高速插装

3. 特种作业场景

• 水下机器人关节：IP68防护+抗盐雾处理

• 高温炉门控制：-40℃~150℃宽温域运行

四、选型方法论

关键参数计算公式

• 推力需求：F=μ×m×g + F附加载荷
  （μ摩擦系数，m负载质量）

• 速度匹配：v=(P×f)/(200×n)
  （P导程mm，f脉冲频率Hz，n细分数）

选型决策树

是否需要防水/防尘？
水平还是垂直使用？
推力＞200N？ → 57/86系列大推力电机
精度要求＜0.05mm？ → 闭环控制+光学编码器

深圳立成机电固定轴客服微信：50464302 白工

五、常见问题解答

Q1：如何解决高速抖动问题？

• 启用TMC2209等驱动器的StealthChop II静音技术

• 增加机械阻尼器（推荐MAD-04型）

Q2：直线寿命如何评估？

• 参考公式：L10=（C/P）3×50km
  （C额定动载荷，P实际载荷）
