一、引言
在现代机电一体化系统中，步进驱动器扮演着关键角色，它是连接控制器与步进电机的桥梁，实现精确的运动控制。无论是自动化生产线、3D 打印机、医疗，还是数控机床等设备，步进驱动器的性能直接影响着整个系统的精度和稳定性。本文将深入剖析机电步进驱动器的技术原理，带你了解其背后的奥秘。
二、步进驱动器基础概念
（一）定义与作用
步进驱动器是一种将电脉冲信号转换为角位移或线位移的执行机构。它接收来自控制器（如 PLC、单片机等）的脉冲信号，驱动步进电机按照设定的方向和角度转动。其核心作用在于精确控制步进电机的运动，通过控制脉冲的个数、频率和顺序，实现对电机位置、速度和加速度的精准调节 ，满足不同设备的运动需求。
（二）与步进电机的关系
步进电机自身无法直接接到普通电源上工作，必须依靠步进驱动器提供合适的驱动信号。步进电机和步进驱动器共同构成步进电机驱动系统，两者相互配合，驱动器的性能优劣直接决定了整个驱动系统的性能表现。例如，在高精度的雕刻机中，优质的步进驱动器能够确保步进电机精准定位，雕刻出精细的图案。
三、工作原理深度剖析
（一）内部结构组成
脉冲发生器：为整个系统提供基准脉冲信号，可由上位机或特定的振荡电路（如弛张振荡器电路）产生。它就像乐队的指挥，确定着整个系统运行的节奏。
脉冲分配器：根据运行指令，按照特定逻辑关系将脉冲信号分配到步进电机的每一相脉冲放大器上。它如同交通指挥员，合理安排各相的工作顺序。细分分配器还能将步距角细分，在减小低速运行振动的同时，一定程度上提升控制精度。
功率放大器：由于脉冲分配器输出的电流仅为毫安级，而步进电机工作需要几安到几十安的电流，功率放大器负责将脉冲分配器输出的电流进行功率放大，以驱动步进电机绕组，使电机能够正常转动。
（二）工作流程
当控制器发出脉冲信号后，脉冲发生器首先接收到该信号，并将其输入到脉冲分配器。脉冲分配器依据预设的逻辑，将脉冲信号分配到对应的功率放大器。功率放大器对信号进行放大后，输出到步进电机的绕组，使电机产生相应的角位移。每输入一个脉冲，电机就转动一个固定的角度，即步距角。通过不断输入脉冲，电机实现连续转动。
（三）工作方式
单四拍：以四相步进电机为例，按照 A - B - C - D 顺序依次通电，完成一个循环。这种方式下，电机步距角与双四拍相等，但转动力矩相对较小。
双四拍：相邻的两个线圈同时通电，如按照 AB - BC - CD - DA 方式通电。对于同一电机，单四拍与双四拍每拍转动角度相同，但双四拍的转动力矩相对较大。
八拍：单个线圈与双个线圈轮流通电，即 A - AB - B - BC - C - CD - D - DA 。八拍工作方式下，每拍转动角度是单四拍和双四拍的一半，既保持较高转动力矩，又提高了控制精度，常用于对转动力矩和控制精度要求较高的领域。
四、常见参数与设置
（一）外观与参数介绍

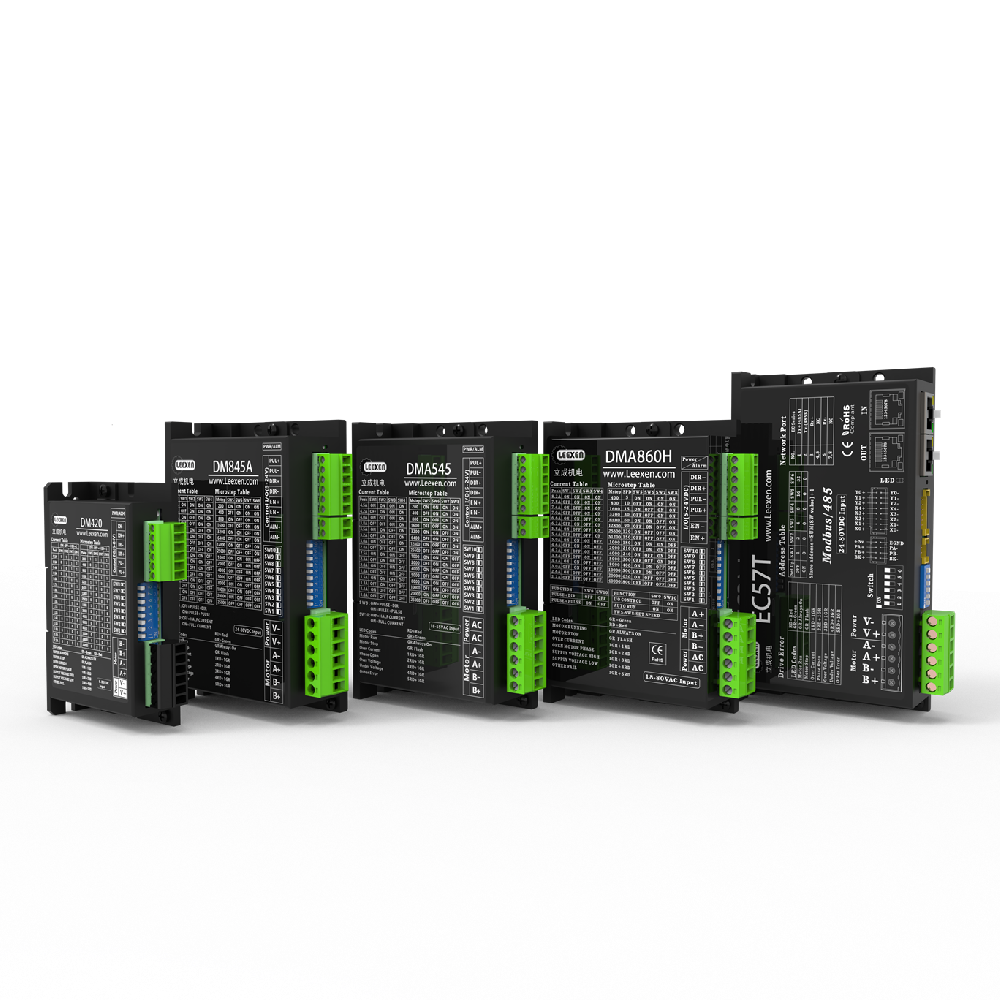

以立成机电两相步进驱动器为例，它具备控制信号端子、电源接口、电机接线端子和指示灯。控制信号端子用于连接控制器，接收脉冲（PUL+、PUL-）、方向（DIR+、DIR-）和使能（ENA+、ENA-）信号；电源接口接入合适的直流电源（如 DC20V - 50V ）；电机接线端子连接步进电机的 A、B 两相绕组（A+、A-、B+、B-）；指示灯代码用于显示工作状态，正常时绿灯亮，异常时红灯亮。
（二）拨码设置

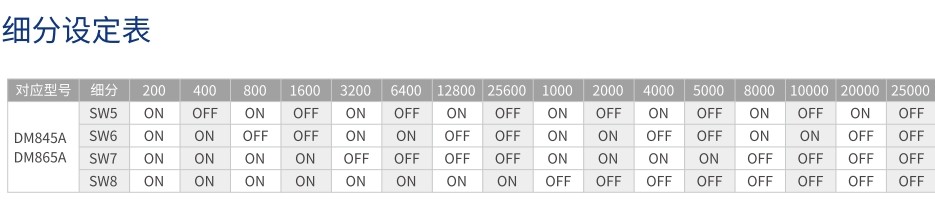

细分设置：通过设置细分可改变电机运行特性，提高精度和平稳性。例如，对于步距角为 1.8° 的两相步进电机，无细分时每转一圈需 200 步。若设置细分为 3200，通过特定拨码操作（如将 SW5 拨到 ON、SW6 拨到 ON、SW7 拨到 OFF、SW8 拨到 ON ），电机每转为 3200 步，步距角变为 0.1125°。但细分过高可能导致电机震动或产生噪声。
电流设置：步进电机驱动器设置的电流应略小于或等于电机额定电流，可参考电机铭牌确定。部分驱动器有峰值电流和均值电流，通常设置均值电流。电流设置过大，电机易发热；设置过小则无法达到额定转矩，易丢步。
五、应用领域与案例
步进驱动器广泛应用于自动化设备、3D 打印、医疗器械、航空航天等众多领域。在自动化装配线上，步进驱动器控制步进电机精确抓取和放置零件；在 3D 打印机中，实现打印头的精准移动，完成复杂模型的构建；在医疗器械中，确保设备的高精度运动，为准确诊断和治疗提供支持。例如，某知名 3D 打印机品牌采用高性能步进驱动器，打印精度可达 0.1mm，满足了用户对高精度模型打印的需求。
