梯形丝杆步进电机选型实例-丝杆电机优质生产供应商立成机电leexen.com

时间:2023-04-23   访问量:1032

对于电气设备设计工程师来说,丝杆电机的选型显得特别重要,也需要足够的专业知识。因为丝杆电机的选型关系到设备的精度、速度和可靠性,不同的应用场景需要不同规格的电机。同时,电机的选型需要考虑负载、分辨率、速度、环境等多方面因素,如果选型不当可能会导致设备性能下降、工作不稳定甚至严重故障。因此,电气设备设计工程师需要具备足够的专业知识,了解不同型号丝杆电机的特点、适用场景及选型原则,才能更好地满足设备的性能需求,提高产品的竞争力并确保客户满意度。

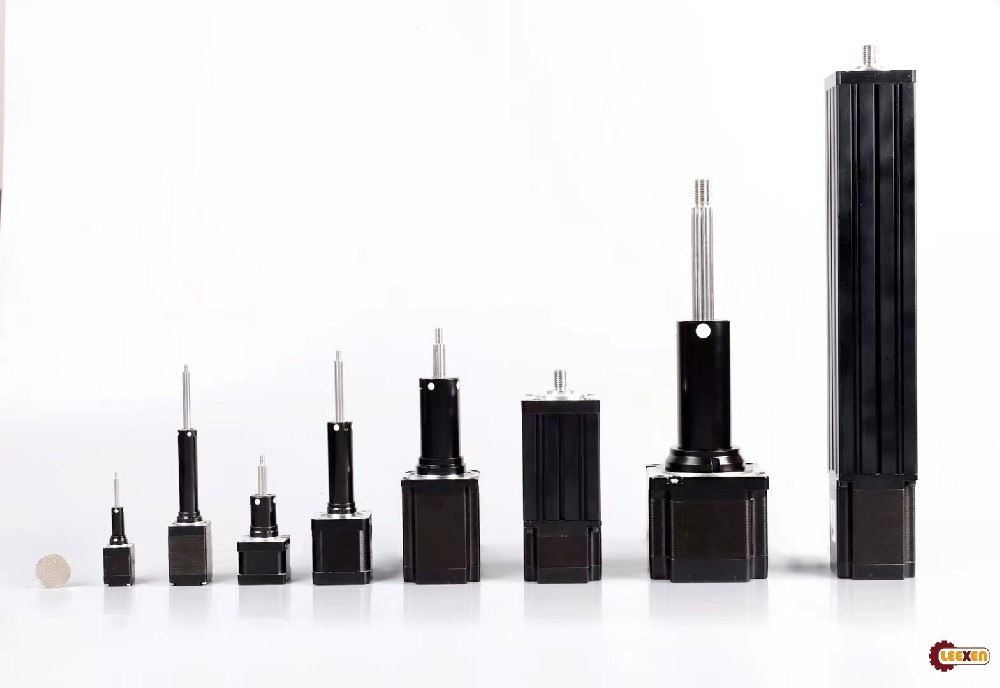

以立成机电丝杆电机为例,梯形丝杆步进电机的选型可以按照以下步骤进行:

1. 确定负载要求:假设我们需要控制一个立成机电研发的自动定位装置,其最大负载为50kg,要求定位误差小于0.1mm。

2. 确定步进电机类型:根据负载要求,选用梯形丝杆步进电机。

3. 计算所需扭矩:根据最大负载和定位误差要求,计算所需的最大扭矩。假设立成机电研发的自动定位装置输出端的减速比为5:1,梯形丝杆的导程为5mm,要求每步转动的分辨率为0.01mm,则所需的最大扭矩为:

T = F × p / 2πi = (50kg × 9.8m/s² × 0.01mm) / (2 × 3.14 × 5mm / 5) = 0.394N.m

其中,F为负载重力,p为梯形丝杆的导程,i为步进电机的减速比。

4. 选择合适的步进电机:根据所需扭矩选取合适的步进电机,参考不同型号电机的技术手册和参数表。选取时需要注意额定电流、阻抗、步距角、精度等因素,并结合实际需求选择合适的规格。

5. 确定控制器和驱动器:根据步进电机的参数,选取合适的控制器和驱动器。控制器可以根据需要选择单轴、多轴或者专用的运动控制器,驱动器通常选择与控制器匹配的型号。

通过以上步骤,我们就可以选型一台适合的梯形丝杆步进电机,并结合控制器和驱动器实现自动定位装置的精准控制。如果您不清楚如何精确选型,请与我们联系,我们将为您提供专业细致的服务,帮助您准确快速选型。
